БСУ ТHZ : 1500 / 1875 / 2250 / 3000 B1 - S5 |

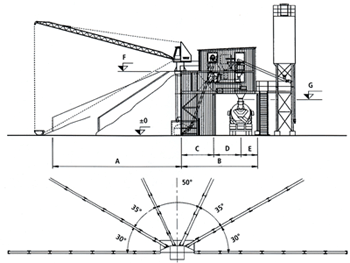

Структурная схема и технические характеристики  | Габариты | THZ 1500 | THZ 1875 | THZ 2250 | THZ 3000 | | A | 14200 | 14200 | 17500 | 17500 | | B | 8420 | 8420 | 8700 | 9155 | | C | 3560 | 3560 | 3950 | 4405 | | D | 3010 | 3010 | 2850 | 2800 | | E | 1850 | 1850 | 1900 | 1950 | | F | 7150 | 7150 | 7450 | 7500 | | G | 4000 | 4000 | 4000 | 4100 | | | | БСУ
THZ 1500 B1-S5 | БСУ
THZ 1875 B1-S5 | БСУ
THZ 2250 B1-S5 | БСУ
THZ 3000 B1-S5 | | Производительность по жёсткому бетону, теоретическая *) | ок.м.куб/ч | 50 | 55 | 65 | 80 | | Дозировочная стенка, число ступеней зернистости | | 5 | 5 | 5 | 5 | | Ёмкость смесителя (при загрузке заполнителей россыпью) | кг | 2400 | 3000 | 3600 | 4800 | | Мощность привода смесителя | кВт | 37 | 45 | 55 | 75 | | Мощность привода загрузочного устройства | кВт | 18/18 | 18/18 | 22/20 | 30/28 | | Скорость вертикального (вверх и вниз) перемещения загрузочного устройства | м/сек | 0,40/0,80 | 0,40/0,80 | 0,40/0,80 | 0,40/0,80 | | Предел взвешивания весов для заполнителей | кг | 2500 | 3000 | 4000 | 5000 | | Предел взвешивания весов для связующих | кг | 500 | 600 | 800 | 1000 | | Пропускная способность шнеков для связующих | м.куб/ч | 32 | 32 | 52 | 52 | | Предел взвешивания водяных весов | кг | 250 | 300 | 400 | 500 | | Сечение соединения для подачи воды | DN | 40 | 40 | 50 | 50 | | Мощность компрессора, производительность подачи | л/мин | 730 | 730 | 730 | 730 | | Ёмкость напорного резервуара | литров | 500 | 500 | 500 | 500 | | Мощность привода компрессора | кВт | 6,3 | 6,3 | 6,3 | 6,3 |
*) Эта производительность является пропускной мощностью и указана для бетона среднего качества, с круглыми зёрнами 0 - 32 мм, времени перемешивания 30сек и автоматического режима работ. Параметры электрического питания: 400 В/50Гц, напряжение управления 230 В/50 Гц или 24В пост.тока.
По желанию возможны другие напряжения и частоты тока. Права на внесение технических изменений сохраняются. |
|
